Schemat instalacji pralki ładowanej od góry - objaśnienie

Problem

• Co można znaleźć na schemacie instalacyjnym pralki?
• Informacje ze schematu instalacyjnego pralki ładowanej od góry?
• Znaczenie rozmiarów z rysunku instalacyjnego.
• Jakie są wymaganie montażowe pralki?

Dotyczy

• Pralki ładowane od góry

Rozwiązanie

Jeśli masz wątpliwość co oznaczają konkretne rozmiary lub wskazania na schemacie instalacyjnym pralki ładowanej od góry, to odpowiedzi znajdziesz poniżej schematu instalacyjnego.

Ważne! Poniższy schemat instalacyjny pełni rolę przykładową, jeśli chcesz sprawdzić jakie wymagania ma konkretny model pralki ładowanej od góry, sprawdź schemat instalacyjny tego konkretnego modelu.

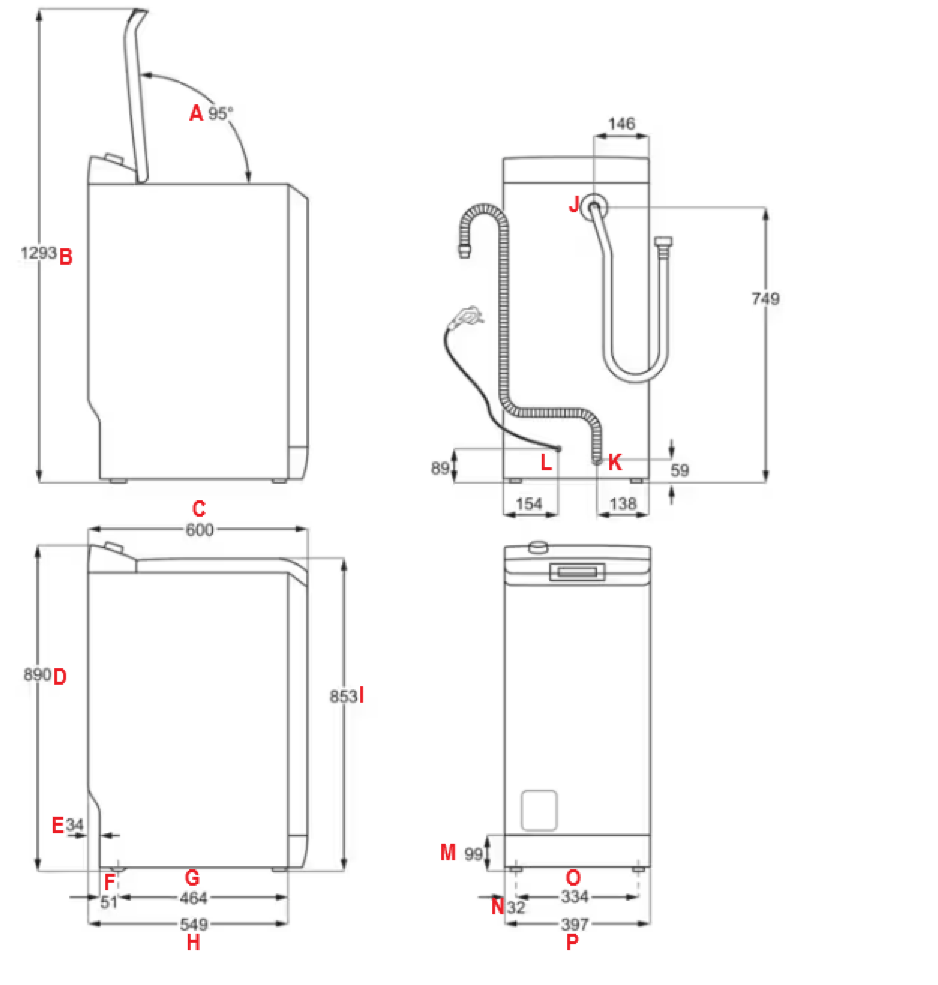

Legenda:

A - maksymalny kąt otwarcia klapy

B - wysokość z otwartą klapą

C - głębokość całkowita

D - wysokość, od nóżek do końca panelu sterowania

E - głębokość wcięcia na plecach

F - odległość środka nóżek od tyłu obudowy

G - odległość środka nóżek od przodu obudowy

H - głębokość podstawy

I - wysokość, od nóżek do klapy

J - punkt wejścia węża dopływowego

K - punkt wyjścia węża odpływowego

L - punkt wyjścia przewodu zasilającego

M - wysokość dolnego panelu przedniej obudowy

N - odległość środka nóżek od boku obudowy

O - odległość pomiędzy środkami nóżek (rozstaw nóżek)

P - szerokość obudowy

Doprecyzowanie niektórych informacji ze schematu instalacyjnego znajdziesz w instrukcji obsługi urządzenia, którą może pobrać na .
