Schemat instalacji płyty indukcyjnej - objaśnienie

Problem

• Co można znaleźć na schemacie instalacyjnym płyty indukcyjnej?
• Informacje ze schematu instalacyjnego indukcyjnego?
• Znaczenie rozmiarów z rysunku instalacyjnego.
• Jakie są wymaganie montażowe płyty?

Dotyczy

• Płyty indukcyjne

Rozwiązanie

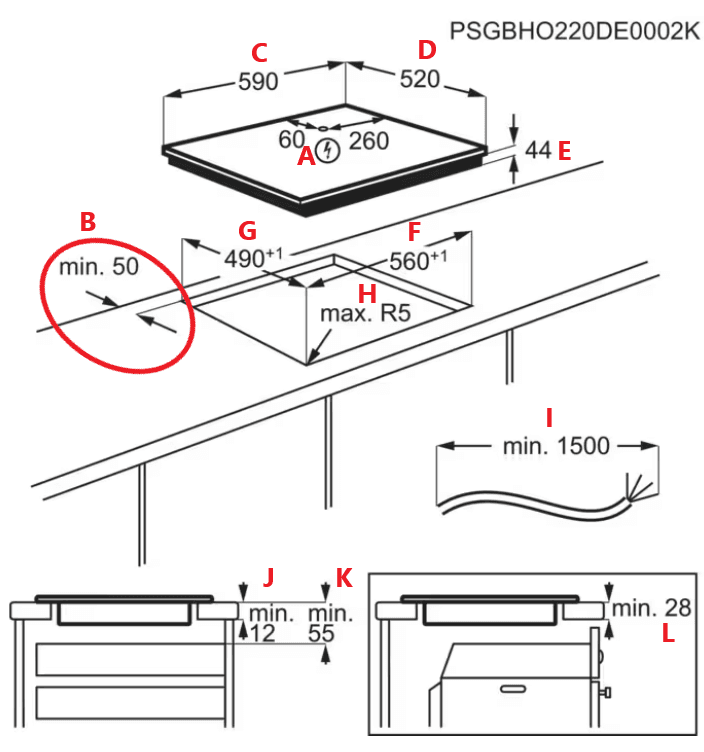

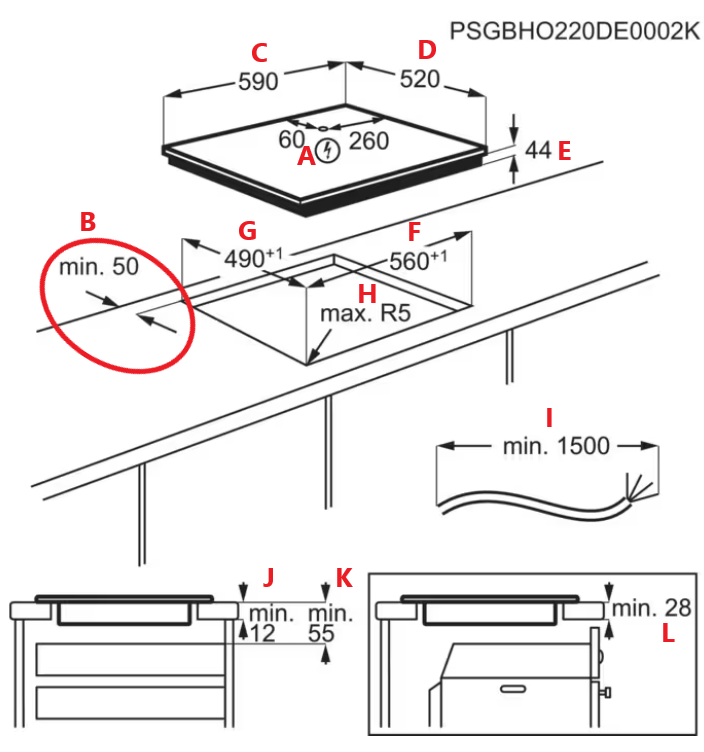

Jeśli masz wątpliwość co oznaczają konkretne rozmiary lub wskazania na schemacie instalacyjnym płyty indukcyjnej, to odpowiedzi znajdziesz poniżej schematu instalacyjnego.

Ważne! Poniższy schemat instalacyjny pełni rolę przykładową, jeśli chcesz sprawdzić jakie wymagania ma konkretny model płyty indukcyjnej, sprawdź schemat instalacyjny tego konkretnego modelu.

Legenda:

A - punkt przyłączenia elektrycznego, które znajduje się pod płytą, pod punktem oznaczonym na niej

B - wymagana odległość pomiędzy ścianą, a tylny rantem wycięcia

C - szerokości płyty indukcyjnej (szkła) w najszerszym punkcie

D - głębokość płyty indukcyjnej (szkła) w najgłębszym punkcie

E - wysokość urządzenia poniżej szkła (szkło nie jest wliczone)

F - wymagana szerokość wycięcia w blacie

G - wymagana głębokość wycięcia w blacie

H - parametr frezu zaokrąglającego

I - minimalna długość przewodu (informację o rodzaju przewodu zasilającego znajdziesz w instrukcji obsługi urządzenia)

J - wymagana minimalna wysokość blatu w przypadku montażu płyty nad szufladą lub blendą

K - wymagana minimalna wysokość od góry blatu do góry szuflady lub blendy w przypadku montażu płyty nad szufladą lub blendą

L - wymagana minimalna wysokość blatu kuchennego w przypadku montażu nad piekarnikiem

Doprecyzowanie niektórych informacji ze schematu instalacyjnego znajdziesz w instrukcji obsługi urządzenia, którą może pobrać na naszej stronie internetowej.
