Schemat instalacji zmywarki wolnostojącej - objaśnienie

Problem

  • Co można znaleźć na schemacie instalacyjnym zmywarka?
  • Informacje ze schematu instalacyjnego zmywarki?
  • Znaczenie rozmiarów z rysunku instalacyjnego
  • Jakie są wymaganie montażowe zmywarki wolnostojącej?

Dotyczy

  • Zmywarki wolnostojące

Rozwiązanie

Jeśli masz wątpliwość co oznaczają konkretne rozmiary lub wskazania na schemacie instalacyjnym zmywarki, odpowiedzi znajdziesz poniżej schematu instalacyjnego.

Ważne! Poniższy schemat instalacyjny pełni rolę przykładu, jeśli chcesz sprawdzić jakie wymagania ma konkretny model zmywarki, sprawdź schemat instalacyjny tego konkretnego modelu.

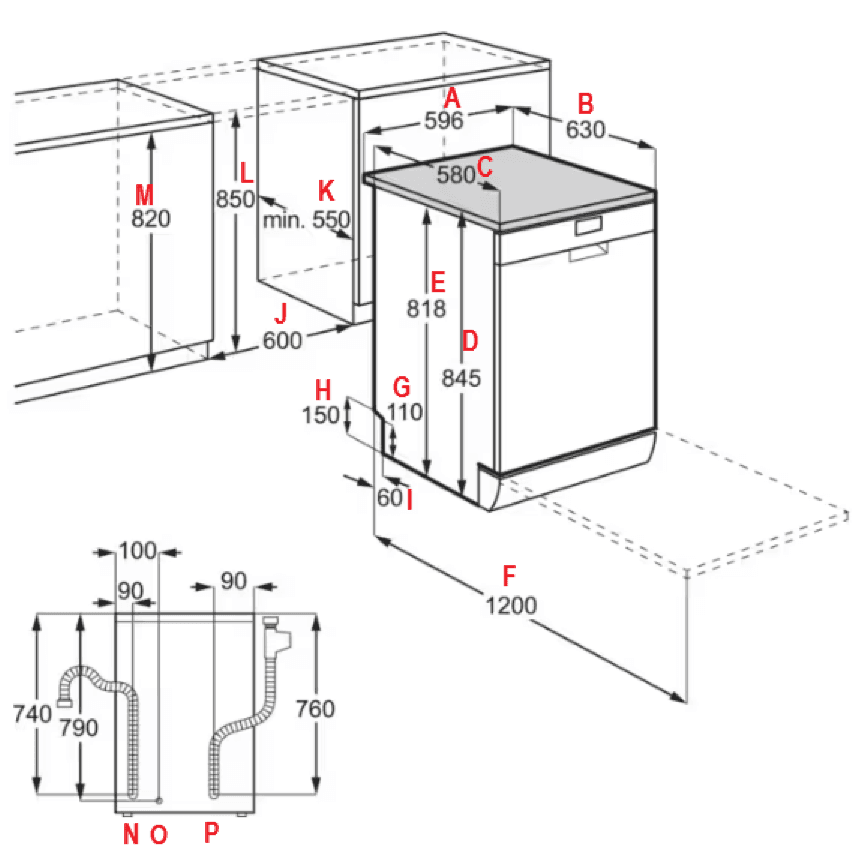

Legenda:

A - szerokość zmywarki

B - głębokość zmywarki (pełna)

C - głębokość zmywarki (bez blatu)

D - wysokość zmywarki (z blatem)

E - wysokość zmywarki (bez blatu)

F - głębokość zmywarki z otwartymi drzwiami

G - wysokość wycięcia w dolnej części tyłu obudowy (przód)

H - wysokość wycięcia w dolnej części tyłu obudowy (tył)

I - głębokość wycięcia w dolnej części tyłu obudowy

J - szerokość wnęki do zamontowania zmywarki

K - minimalna głębokość wnęki do zamontowania zmywarki

L - wysokość wnęki do zamontowania zmywarki (z założonym blatem)

M - wysokość wnęki do zamontowania zmywarki (blat zdemontowany)

N - miejsce wyjścia węża odprowadzającego wodę

O - miejsce wyjścia przewodu elektrycznego

P - miejsce wyjścia węża doprowadzającego wodę

Gdzie znajdę schemat instalacji?

  1. Wyszukaj model, który Cię interesuje. Wejdź w jego kartę.

  2. Przejdź do sekcji poniżej zdjęcia urządzenia. Znajdziesz tam folder Pobierz dokumenty

  3. W tym folderze znajdziesz schemat instalacyjny oraz instrukcję obsługi.


Doprecyzowanie niektórych informacji ze schematu instalacyjnego znajdziesz w instrukcji obsługi urządzenia, którą może pobrać na

naszej stronie internetowej.
