Schemat instalacji zmywarki do zabudowy - objaśnienie

Problem

• Dopasowanie zmywarki w zależności od wysokości frontu meblowego.
• Co można znaleźć na schemacie instalacyjnym zmywarki?
• Informacje ze schematu instalacyjnego zmywarki?
• Znaczenie rozmiarów z rysunku instalacyjnego.
• Jakie są wymaganie montażowe zmywarki do zabudowy?

Dotyczy

• Zmywarki do zabudowy

Rozwiązanie

Jeśli masz wątpliwość co oznaczają konkretne rozmiary lub wskazania na schemacie instalacyjnym zmywarki, odpowiedzi znajdziesz poniżej schematu instalacyjnego.

Ważne! Poniższy schemat instalacyjny pełni rolę przykładu, jeśli chcesz sprawdzić jakie wymagania ma konkretny model zmywarki, sprawdź schemat instalacyjny tego konkretnego modelu.

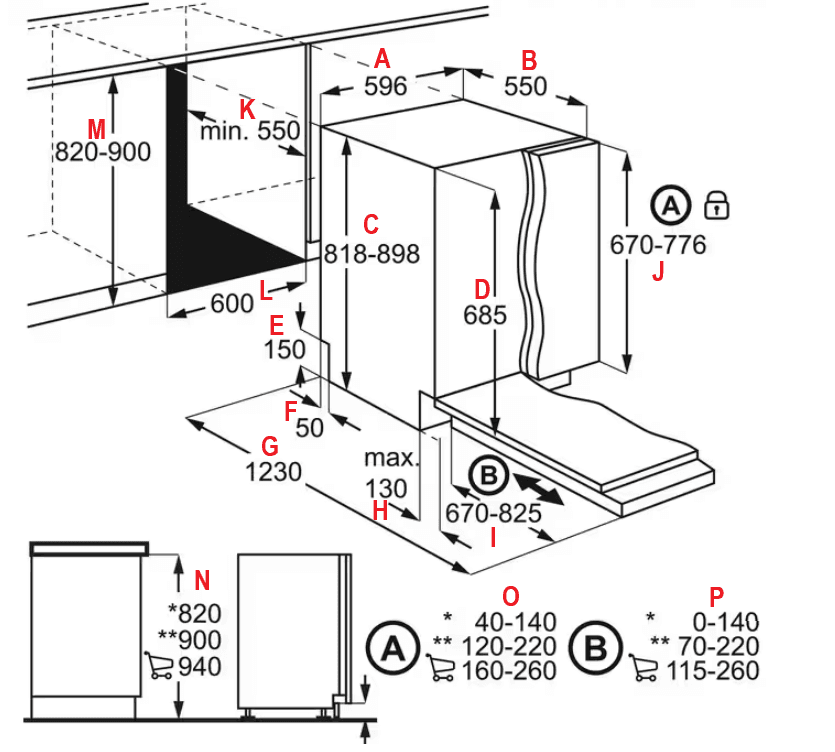

Legenda:

A - szerokość zmywarki

B - głębokość zmywarki

C - wysokość zmywarki (regulacja możliwa za pomocą nóżek i akcesoriów)

D - wysokość drzwi

E - wysokość wcięcia w dolnej części obudowy zmywarki (we wcięciu są przyłącza węży)

F - głębokość wcięcia w dolnej części obudowy zmywarki (we wcięciu są przyłącza węży)

G - głębokość zmywarki po otwarciu drzwi do poziomu maksymalnego

H - maksymalny głębokość wysunięcia cokołu

I - wysokość (zakres) frontu przy montażu z użyciem zawiasów ślizgowych

J - wysokość (zakres) frontu przy montażu "na sztywno" (1)

K - minimalna głębokość szafki/ wnęki, w którą montowana jest zmywarka

L - szerokość szafki/ wnęki, w której montowana jest zmywarka

M - wysokość szafki/ wnęki, w którą montowana jest zmywarka (właściwa wysokość zależy od ustawionej wysokości zmywarki)

N - wysokości zmywarki

O - wysokość cokołu przy montażu frontu "na sztywno" (1)

wysokość cokołu zależy od metody montażu frontu, ustawionej wysokości zmywarki i wysokości frontu

P - wysokość cokołu przy montażu frontu z użyciem zawiasów ślizgowych

wysokość cokołu zależy od metody montażu frontu, ustawionej wysokości zmywarki i wysokości frontu

Dodatkowe informacje:

(1) - obecnie produkowane zmywarki nie są dostosowane do montażu frontów "na sztywno", zestaw ślizgowy dołączany jest fabrycznie

* rozmiar minimalny

** rozmiar maksymalny (bez dodatkowych akcesoriów)

- osiągnięcie rozmiarów oznaczonych tym symbolem

wymaga zakupienia Zestawu do wydłużania nóżek. Jest on dostępny w naszym sklepie internetowym.

Montaż zmywarki

Wskazówki "krok po kroku" dotyczące montażu frontu zmywarki znajdziesz w instrukcji obsługi urządzenia, a przede wszystkim w instrukcji instalacji, która dołączona jest fabrycznie do zmywarki.

Dopuszczalna waga frontu:

• zmywarki 60 cm: 2 kg - 10 kg
• zmywarki 45 cm: 2 - 7,5 kg
