Schemat instalacji okapu kominowego - objaśnienie

Problem

  • Co można znaleźć na schemacie instalacyjnym okapu kominowego?
  • Informacje ze schematu okapu kominowego?
  • Znaczenie rozmiarów z rysunku instalacyjnego.
  • Jakie są wymaganie montażowe okapu?

Dotyczy

  • Okapy kominowe

Rozwiązanie

Jeśli masz wątpliwość co oznaczają konkretne rozmiary lub wskazania na schemacie instalacyjnym okapu kominowego, to odpowiedzi znajdziesz poniżej.

Ważne! Poniższy schemat instalacyjny pełni rolę przykładową, jeśli chcesz sprawdzić jakie wymagania ma konkretny model okapu kominowego, sprawdź schemat instalacyjny tego konkretnego modelu.

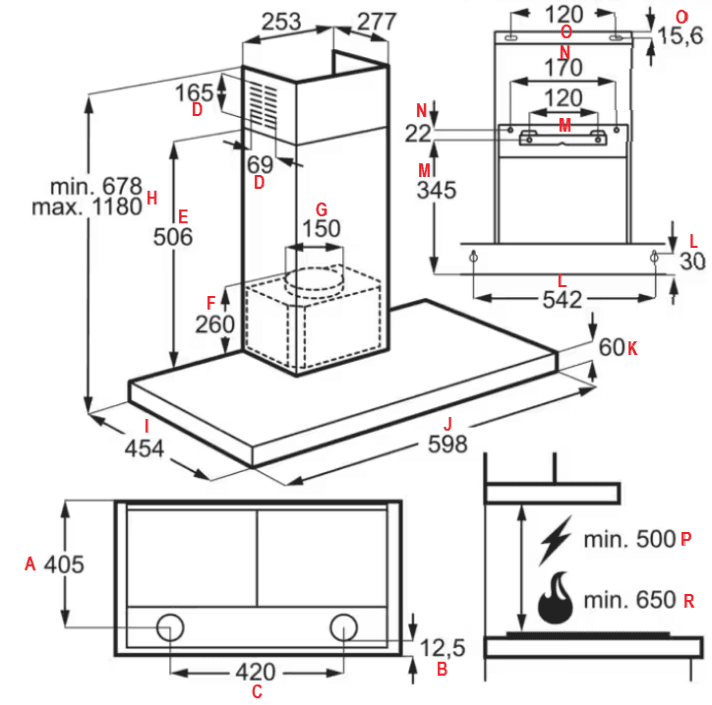

Legenda:

- odległość środka lamp od tylnej listwy podstawy okapu

- odległość środka lamp od przedniej listwy podstawy okapu

- odległość pomiędzy środkami lamp

- rozmiary kratki wentylacyjnej ma osłonie kanału wentylacyjnego

- wysokość stałej części osłony kanału wentylacyjnego

- wysokość wewnętrznej części okapu (element z silnikiem)

- średnica wyjścia kanału wentylacyjnego

- zakres wysokości osłony kanału wentylacyjnego możliwych do ustawienia

- głębokość podstawy okapu

- szerokość podstawy okapu

- wysokość podstawy okapu

- rozstaw dolnych uchwytów mocujących

- rozstaw środkowych (niższych) uchwytów mocujących

- rozstaw środkowych (wyższych) uchwytów mocujących

- rozstaw górnych uchwytów mocujących

- wymagana minimalna odległość okapu od płyty elektrycznej lub indukcyjnej

- wymagana minimalna odległość okapu od płyty gazowej

Gdzie znajdę schemat instalacyjny?

  1. Wyszukaj model, który Cię interesuje. Wejdź w jego kartę.
  2. Przejdź do sekcji poniżej zdjęcia urządzenia. Znajdziesz tam folder Pobierz dokumenty
  3. W tym folderze znajdziesz schemat instalacyjny oraz instrukcję obsługi

Pamiętaj! Jeśli chcesz zainstalować okap w trybie recyrkulacji, musisz zainstalować w nim filtr węglowy. Filtry węglowe do swojego okapu znajdziesz w . Przygotuj numer PNC (Prod. No), aby wyszukać pasującą część.

naszym sklepie internetowym

Doprecyzowanie niektórych informacji ze schematu instalacyjnego znajdziesz w instrukcji obsługi urządzenia, którą może pobrać na oraz instrukcji instalacji, którą otrzymasz z urządzeniem.

naszej stronie internetowej

Przykładowy przewodnik po instalacji znajdziesz w wersji wideo:
