Schemat instalacji okapu do zabudowy - objaśnienie

Problem

  • Co można znaleźć na schemacie instalacyjnym okapu zintegrowanego?
  • Informacje ze schematu instalacyjnego pochłaniacza?
  • Znaczenie rozmiarów z rysunku instalacyjnego.
  • Jakie są wymaganie montażowe okapu do zabudowy.

Dotyczy

  • Okapy do zabudowy (zintegrowane)

Rozwiązanie

Jeśli masz wątpliwość co oznaczają konkretne rozmiary lub wskazania na schemacie instalacyjnym okapu do zabudowy, to odpowiedzi znajdziesz poniżej.

Ważne! Poniższy schemat instalacji pełni rolę przykładową, jeśli chcesz sprawdzić jakie wymagania ma konkretny model okapu, sprawdź schemat instalacyjny tego konkretnego modelu.

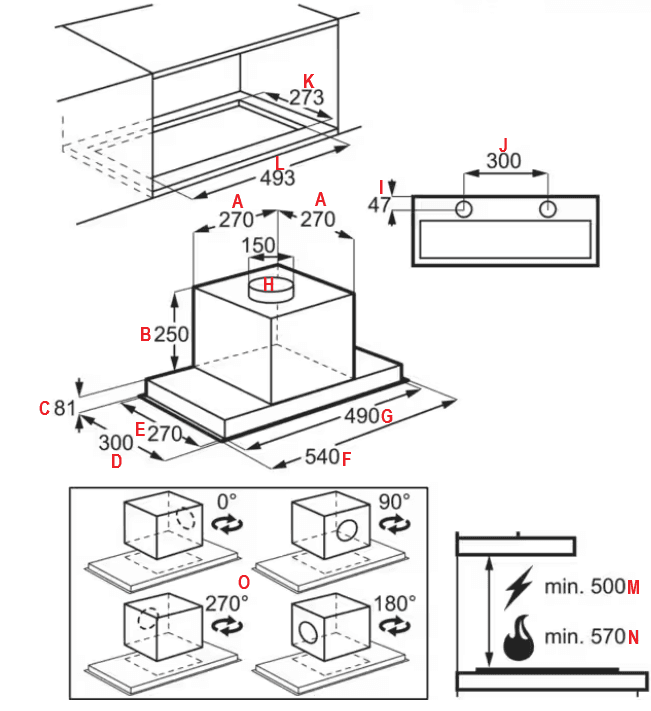

Legenda:

A - szerokość i głębokość górnej części obudowy (montowanej w szafce)

B - wysokość górnej części obudowy

C - wysokość podstawy okapu (dolnej części obudowy)

D - głębokość podstawy okapu (cześć zewnętrzna, niewchodząca w obudowę)

E - głębokość podstawy okapu (cześć wewnętrzna, wchodząca w obudowę)

F - szerokość podstawy okapu (cześć zewnętrzna, niewchodząca w obudowę)

G - szerokość podstawy okapu (cześć wewnętrzna, wchodząca w obudowę)

H - średnica kanału wywiewowego

I - odległość środka lampy do przedniej listwy frontu

J - odległość pomiędzy środkami lamp (rozstaw)

K - głębokość otworu w obudowie, niezbędnego do montażu

L - szerokość otworu w obudowie, niezbędnego do montażu

M - wymagana minimalna odległość okapu od płyty elektrycznej lub indukcyjnej

N - wymagana minimalna odległość okapu od płyty gazowej

O - warianty ustawienia górnej części okapu, zależna od kierunku wyprowadzenia kanału odprowadzającego powietrze

Pamiętaj! Jeśli chcesz zainstalować okap w trybie recyrkulacji, musisz zainstalować w nim filtr węglowy. Filtry węglowe do swojego okapu znajdziesz w naszym sklepie internetowym. Przygotuj numer PNC (Prod. No), aby wyszukać pasującą część.

Gdzie znajdę schemat instalacji?

  1. Wyszukaj model, który Cię interesuje. Wejdź w jego kartę.

  2. Przejdź do sekcji poniżej zdjęcia urządzenia. Znajdziesz tam folder Pobierz dokumenty

  3. W tym folderze znajdziesz schemat instalacyjny oraz i****nstrukcję obsługi.

Doprecyzowanie niektórych informacji ze schematu instalacyjnego znajdziesz w instrukcji obsługi urządzenia, którą może pobrać na naszej stronie internetowej.

Przykładowy wideo przewodnik instalacyjny do okapu zintegrowanego znajdziesz poniżej:
