Schemat instalacji chłodziarko-zamrażarki, chłodziarki lub zamrażarki do zabudowy - objaśnienie

Problem

Co można znaleźć na schemacie instalacyjnym okapu kominowego?
Informacje ze schematu chłodziarki?
Znaczenie rozmiarów z rysunku instalacyjnego.
Jakie są wymaganie montażowe chłodziarko-zamrażarki?

Dotyczy

Chłodziarko-zamrażarki do zabudowy
Chłodziarki do zabudowy
Zamrażarki do zabudowy

Rozwiązanie

Jeśli masz wątpliwość co oznaczają konkretne rozmiary lub wskazania na schemacie instalacyjnym urządzenia chłodniczego do zabudowy, to odpowiedzi znajdziesz poniżej.

Ważne! Poniższy schemat instalacji pełni rolę przykładową, jeśli chcesz sprawdzić jakie wymagania ma konkretny model chłodziarko-zamrażarki, chłodziarki czy zamrażarki to sprawdź schemat instalacyjny tego konkretnego modelu.

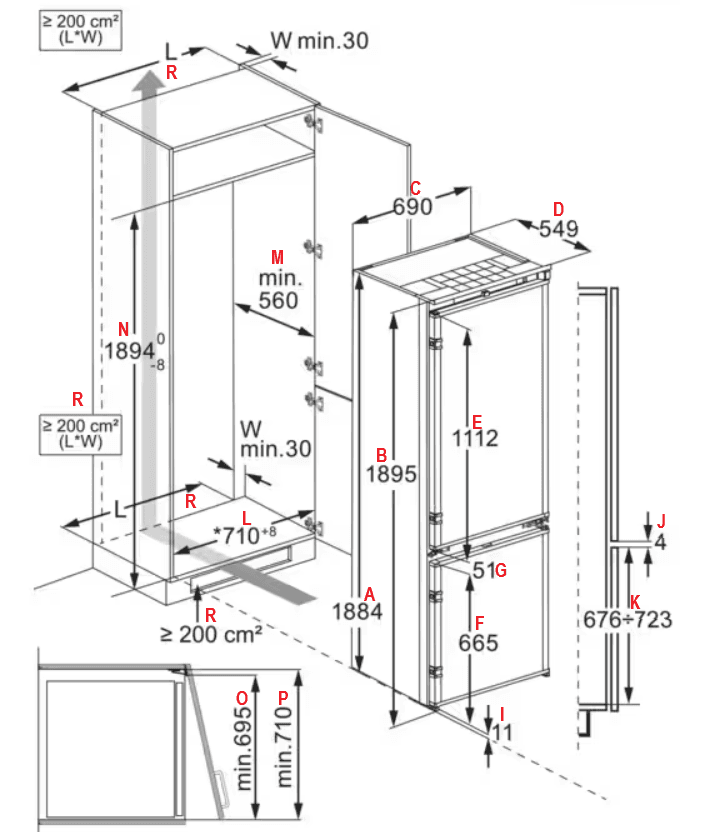

Legenda:

A - wysokość obudowy

B - wysokość obudowy wraz z listwą frontu

C - szerokość

D - głębokość

E - wysokość drzwi części chłodzącej

F - wysokość drzwi części mrożącej

G - ostęp pomiędzy drzwiami chłodziarki i zamrażarki

H - minimalny odstęp pomiędzy plecami urządzenia, a ścianą za nią

I - odstęp pomiędzy spodem nóżek, a spodem drzwi zamrażarki

J - odstęp pomiędzy frontem montowanym na części chłodzącej i części mrożącej

K - zakres dopuszczalnych wysokości frontów montowanych na drzwiach zamrażarki

L - wymagana szerokość zabudowy (dopuszczalny zakres)

M - minimalna głębokość zabudowy (szafki)

N - wymagana wysokość zabudowy (szafki)

O - minimalna szerokość zabudowy, na wysokości zawiasów

P - minimalna szerokość zabudowy

R - wymagana przestrzeń wentylacyjna

WAŻNE! Właściwa zabudowa urządzenia chłodniczego ma kluczowy wpływ na prawidłową pracę urządzenia. Niezachowanie przestrzeni wentylacyjnych i odpowiednich rozmiarów zabudowy doprowadzić może do usterki.

Usterki wynikające z wadliwej zabudowy nie podlegają warunkom gwarancji

Gdzie znajdę schemat instalacyjny?

Wyszukaj model, który Cię interesuje. Wejdź w jego kartę.
Przejdź do sekcji poniżej zdjęcia urządzenia. Znajdziesz tam folder Pobierz dokumenty.
W tym folderze znajdziesz schemat instalacyjny oraz instrukcję obsługi.

Doprecyzowanie niektórych informacji ze schematu instalacyjnego znajdziesz w instrukcji obsługi urządzenia, którą może pobrać na oraz instrukcji instalacji, którą otrzymasz z urządzeniem.

naszej stronie internetowej

Przykładowy wideo przewodnik instalacji znajdziesz poniżej:
